实用新型钻井液清洁分离器

实用新型钻井液清洁分离器（除砂器）

一、用途和使用范围：有色金属勘察，桥涵工程打桩，地矿局勘 探水文地质工程勘察院

1、A×214*2-1.5*0.6清洁分离器为石油钻井工程中二级固控 设备可分离出40—120um的岩屑。

2、钻井液清洁分离器（除砂器）适合各类型钻机配套使用。

二、结构特点：

1、钻井液清洁分离器（除砂器）有分配器，有钻井液旋流器 和钻井细目震动筛振动电机组合而成，整机结构紧凑，设计合 理造型美观，除砂效率高。

2、两个Ф214旋流器采用聚醚多元醇材质它的抗磨度 是骆乌锰钢的3-5倍，两个Ф214旋流器进液管流程等距进液量 排砂量基本相等。工作负荷均衡。旋流器聚氨酯耐磨橡胶硫化 剂光洁度为△6排砂流畅，回液流畅。

3、旋流器底流配以细目振动筛采用固定在筛箱上的振动电机 直接排屑顺利，迅速，不跑液，网面上无堆屑现象。

4、开车前必须把筛框上的销钉轴取下，为保证工作人员安全 ，接电时必须使用漏电保护器。

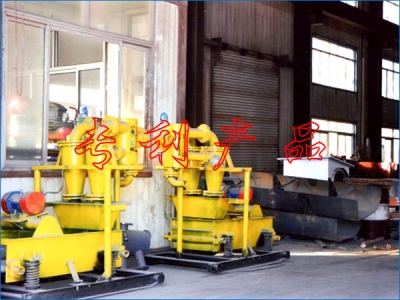

钻井液清 洁分离器（除砂器）A×214*2-1.5*0.6

（1）技术参数1.1工作压力0.3-0.5mpa

（2）处理量170M³/h

（3）分离粒度40-120um

（4）推荐泥浆砂泵转速1450r/min

（5）推荐泥浆砂泵电机7.5Kw

（6）电机转速1420r/min泵的扬程18米

（7）振动电机功率0.5KW

（8）电机转速1420r/min

（9）振动频率1420次/min

（10）筛面面积1.20×0.6㎡

（11）激振力10Kw

（12）双振幅0-10mm
