实用新型钻井液清洁分离器(除砂器)解决了我国不卡钻头的难题
使用说明书
(A×298*2)--1.2*0.6
(1)用途应用范围(石油钻井、海洋钻探、大型桥涵工程打桩)
1.1(A×298*2)--1.2*0.6清洁分离器可分离出40-120um的岩屑.
1.2该清洁分离器适合油田各类型钻机配套使用.
(2)结构特点:
2.1实用新型钻井液清洁分离器(除砂器)(1)由分配器(2)两个旋流器(3)细木振动筛和电机组合而成,整机结构紧凑设计合理.
2.2两个Ф298旋流器进液管流程对称等距,进液量排砂量基本相等,工作负荷均衡.旋流器采用聚醚多元醇材质,它的抗磨度是骆乌锰钢3-5倍,旋流器衬里光洁度为Δ6排砂流畅回液流畅.
2.3本设备除砂量好.
2.4旋流器底流配以细目振动筛,该筛采用固定在筛箱上的振动电机直接振动,结构简单,安装方便,振动平稳,使用可靠,电机寿命长.排屑顺利迅速,不跑液,网面上无堆屑现象.
2.5该筛网面呈上拱形,采用纵向叠层钩边筛网,筛箱前后各安装一根杠轴,筛网易绷紧而不松动.网面与筛网胶垫之间不易相对运动.
(3)技术参数
3.1旋流器技术参数
3.1.1工作压力0.20-0.4Mpa 3.1.2处理量240M³/h
3.1.3进液管Ф150mm 3.1.4排液管中159mm
3.1.5分离粒度40-120um 3.1.6推荐砂泵排量150M³/h
3.1.7砂泵电机55KW 3.1.8砂泵转速1450r/min
3.1.9底流口Ф32mm 3.2振动筛技术参数
3.2.1振动电机功率0.5KW 3.2.2电机转速1420r/min
3.2.3振动频率1420次/min 3.2.4筛面面积1.20×0.6㎡
3.2.5激振力10KN 3.2.6双振幅0-10mm
3.3外形尺寸长×宽×高(1500×1100×1900),单位mm..
3.4整机重量500kg
实用新型钻井液清洁分离器(除砂器)
一、用途和使用范围:有色金属勘察,桥涵工程打桩,地矿局勘 探水文地质工程勘察院
1、A×214*2-1.5*0.6清洁分离器为石油钻井工程中二级固控 设备可分离出40—120um的岩屑。
2、钻井液清洁分离器(除砂器)适合各类型钻机配套使用。
二、结构特点:
1、钻井液清洁分离器(除砂器)有分配器,有钻井液旋流器 和钻井细目震动筛振动电机组合而成。
2、两个Ф214旋流器采用聚醚多元醇材质它的抗磨度 是骆乌锰钢的3-5倍,两个Ф214旋流器进液管流程等距进液量 排砂量基本相等。工作负荷均衡。旋流器聚氨酯耐磨橡胶硫化 剂光洁度为△6排砂流畅,回液流畅。
3、旋流器底流配以细目振动筛采用固定在筛箱上的振动电机 直接排屑顺利,迅速,不跑液,网面上无堆屑现象。钻井液清 洁分离器(除砂器)A×214*2-1.5*0.6
(1)技术参数1.1工作压力0.3-0.5mpa (2)处理量170M³/h
(3)分离粒度40-120um (4)推荐泥浆砂泵转速1450r/min
(5)推荐泥浆砂泵电机7.5Kw (6)电机转速1420r/min泵的扬程18米
(7)振动电机功率0.5KW (8)电机转速1420r/min
(9)振动频率1420次/min (10)筛面面积1.20×0.6㎡
(11)激振力10Kw (12)双振幅0-10mm
河北瞳鸣环保有限公司以质量求生存,以信誉求发展,广聚天下朋友,欢迎您的光临。
公司承诺本公司生产的旋流器五年之内出现磨漏现象可以以旧换新。

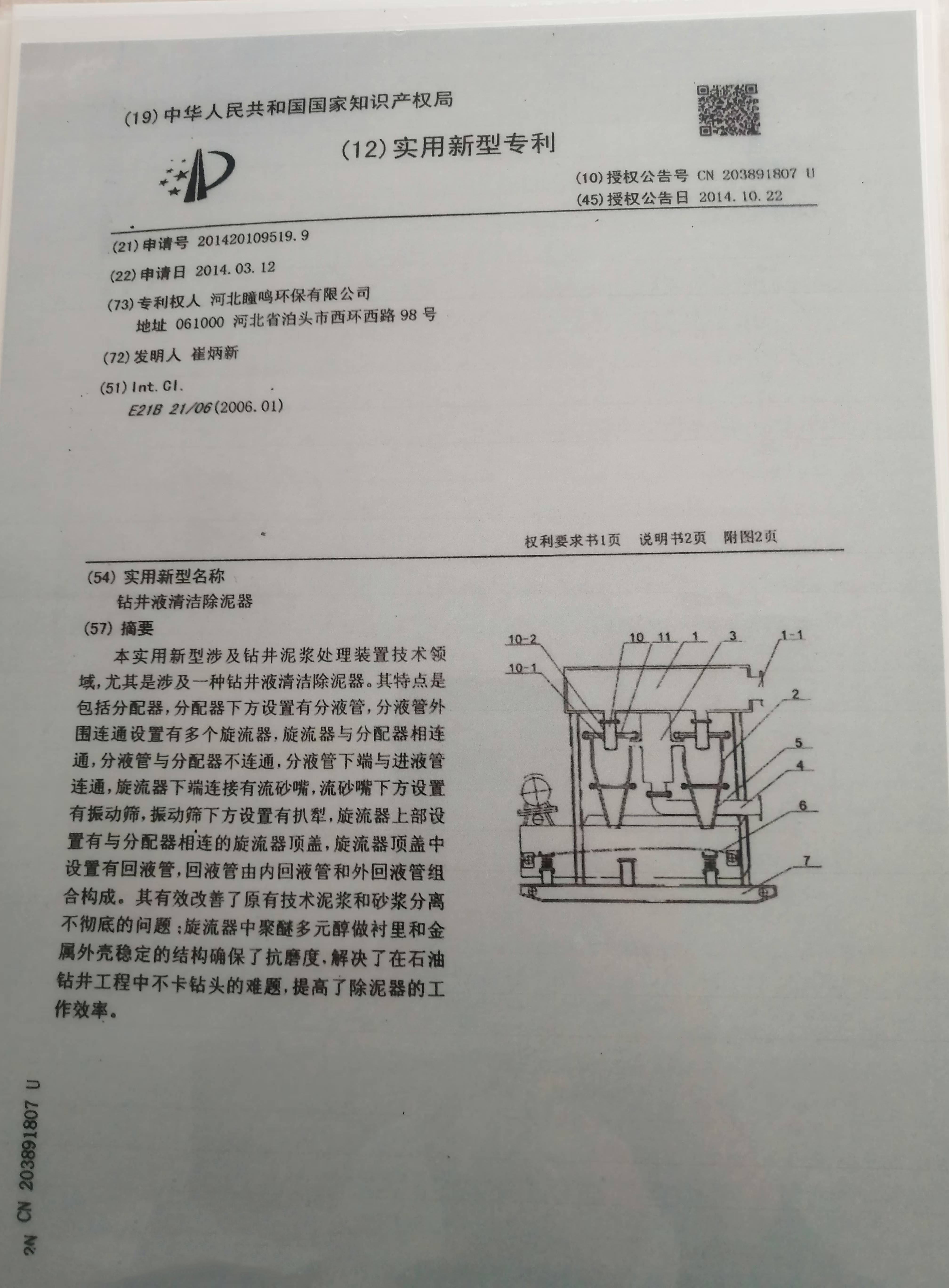

实用新型钻井液清洁除泥器解除了我国不卡钻头的难题
使用说明书
(AX218*4)----1.2*0.6
(1)用途应用范围(石油钻井、海洋钻探)
1.(AX218*4)--1.2*0.6清洁分离器(除泥器)为石油钻井工程中三级固控设备,可分离出40-120um的岩屑.
1.2该清洁分离器适合油田各类型钻机配套使用.
(2)结构特点:
2.1实用新型钻井液分离器(除泥器)(1)由分配器(2)四个旋流器(3)细木振动筛和电机组合而成,整机结构紧凑设计合理.
2.2四个Φ218旋流器进液管流程对称等距,进液量排砂量基本相等,工作负荷均衡.旋流器采用聚醚多元醇做衬里,它的抗磨度是骆乌锰钢3-5倍,旋流器衬里光洁度为Δ6排砂流畅回液流畅.
2.3本设备售后有保障.
2.4旋流器底流配以细目振动筛,该筛采用固定在筛箱上的振动电机直接振动,结构简单,安装方便,振动平衡,使用可靠,电机寿命长,排屑顺利迅速,不跑液,网页上无堆屑现象.
2.5该筛网面呈上拱形,采用纵向叠层钩筛网,筛箱前后各安装一根杠轴,筛网易绷紧而不松动,网面与筛网胶垫之间不易相对运动.
(3)技术参数
3.1旋流器技术参数
3.1.1工作压力0.20-0.4Mpa 3.1.2处理量240m3/h
3.1.3进液管Φ150mm 3.1.4排液管中159mm
3.1.5分离粒度40-120um 3.1.6推荐砂泵排量150m3/h
3.1.7砂泵电机55kw 3.1.8砂泵转速1450r/min
3.1.9底流口Φ16mm 3.2 振动筛技术参数
3.2.1振动电机功率0.5KW 3.2.2电机转速1420r/min
3.2.3振动频率1420次/min 3.2.4筛面面积1.20X0.6㎡
3.2.5激振力10KN 3.2.6双振幅0-10mm
3.3外形尺寸长X宽X高(1500X1100X1720),单位mm.
3.4整机重量620kg
(4)安装使用
4.1该机吊运过程如下4.1.1所示,须将筛箱和底座通过锁紧,使用时须首先拆除锁紧机构的锁轴.
4.2整机底座水平安装固紧在钻井液循环罐上,如图4.2.1所示Φ150马牙管与砂泵之间采用150胶管连接,溢流管Φ159马牙扣件Φ159胶管,另一端通至2号循环罐内.
4.3筛网绷紧和更换如图4.3.1所示由张紧装置完成,交钩边插入杠轴上开口槽内,同进反方向旋转两根轴,即可紧在筛箱内,然后拧紧4只M18X2的螺栓即可杠锁紧,反之可拆除钩边筛网,
4.4振动电机380v三相电源Y接法,电机轴转动方向如图4.4机罩上剪头所示,切不可反转.
4.5振幅调切如图4.5.1所示,先打开机罩,采用两把专用内六角扳手拧松偏心块固定螺栓,将电机轴两端偏心块同方向同角度调整,一般调50-80%为宜,然后固紧固定螺栓.
4.6旋流器底口排出的砂屑并还少许钻井液且呈伞状即为正常工作.
4.7旋流器使用一段时间后,如出砂明显减少,应卸下排砂嘴检查,如衬里出现沟槽应更换砂嘴.
